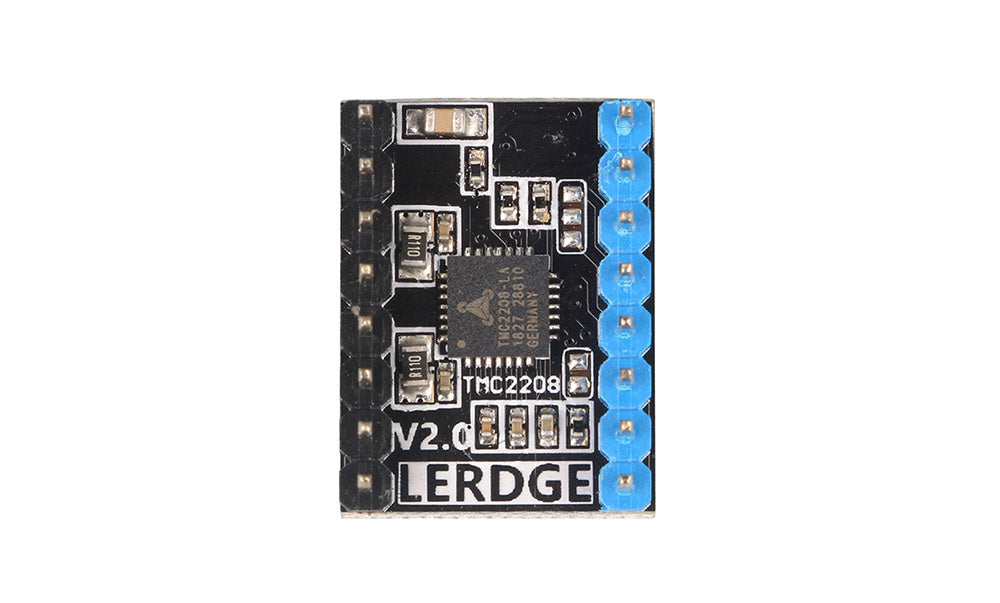

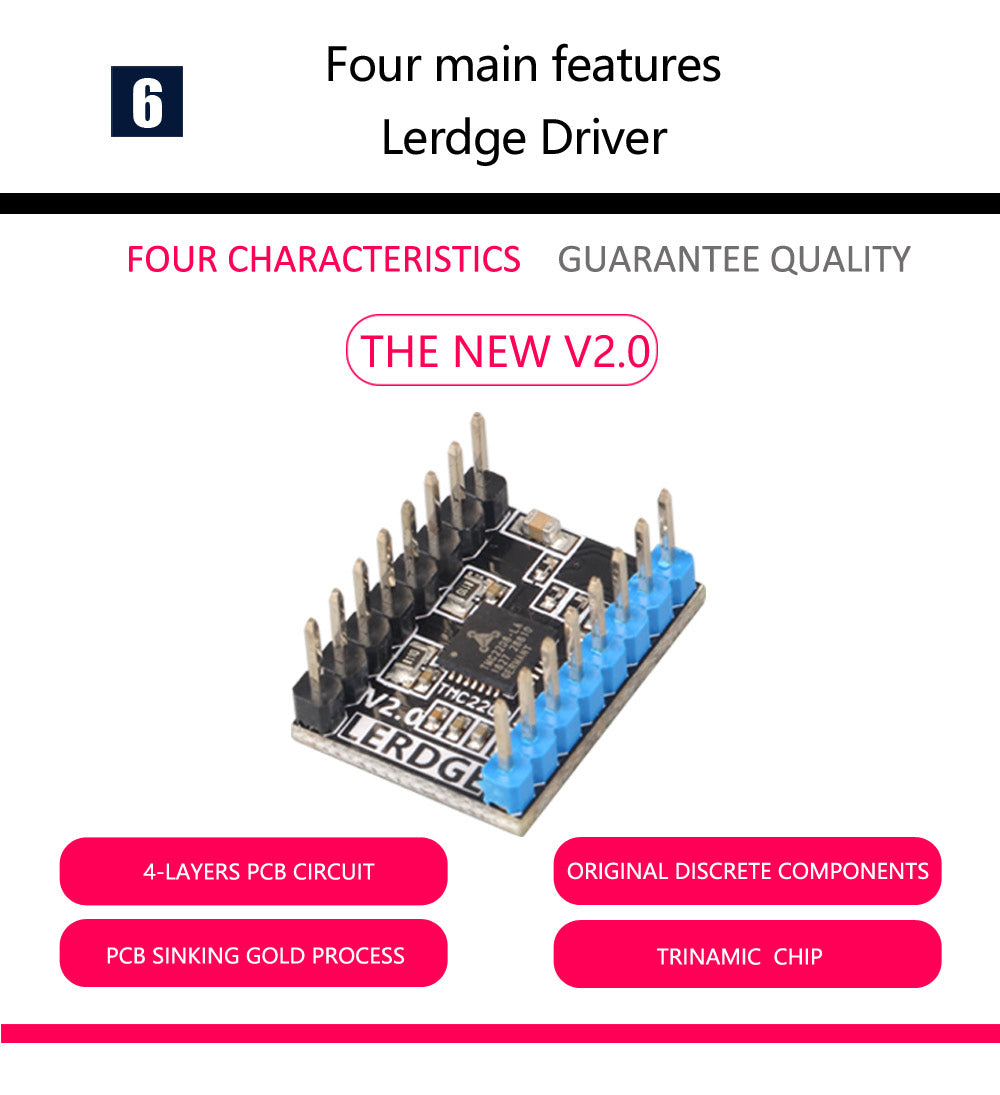

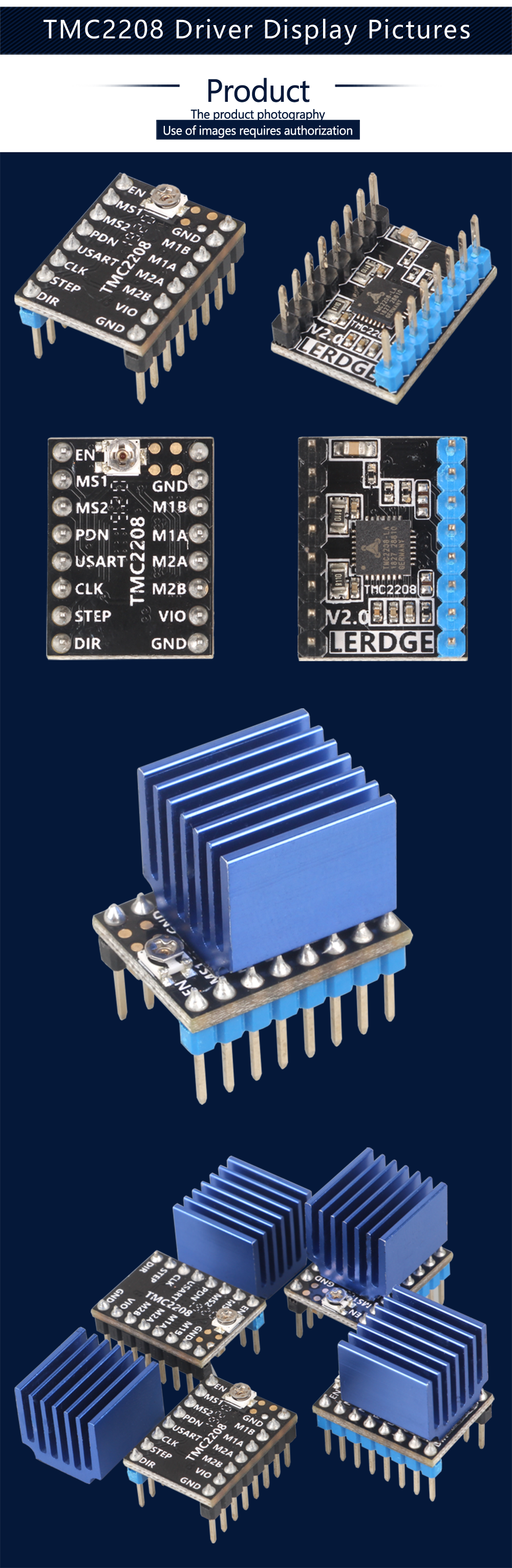

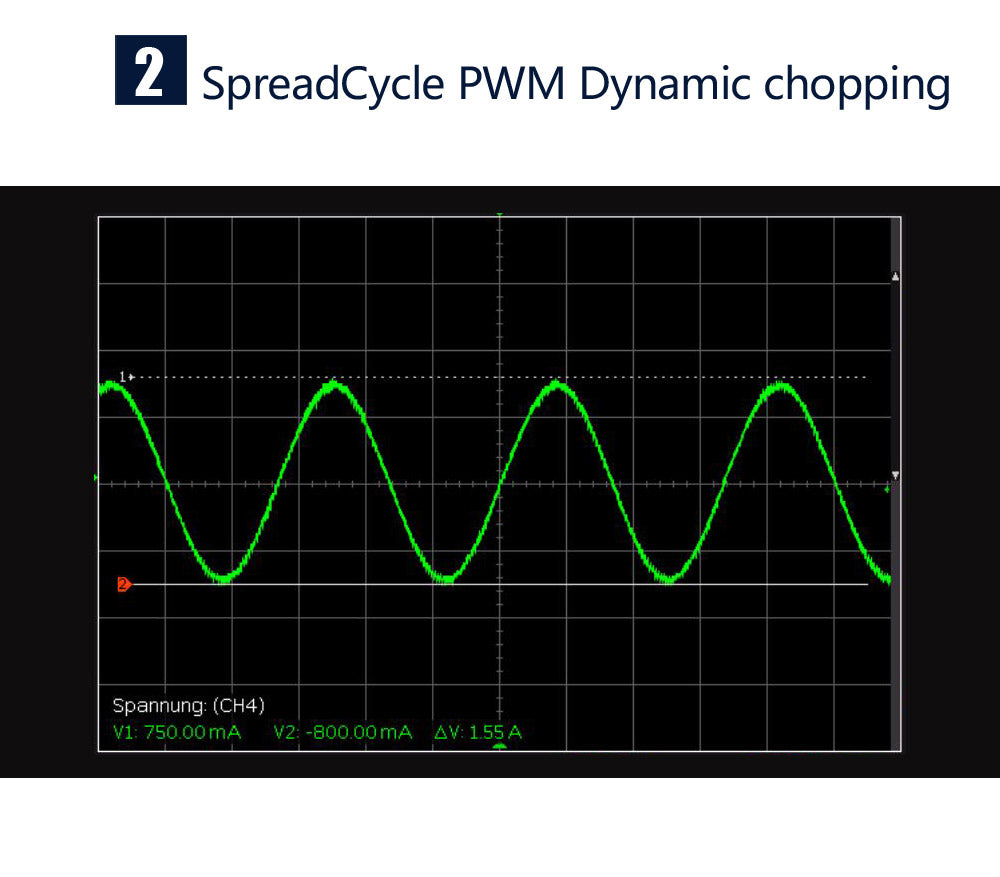

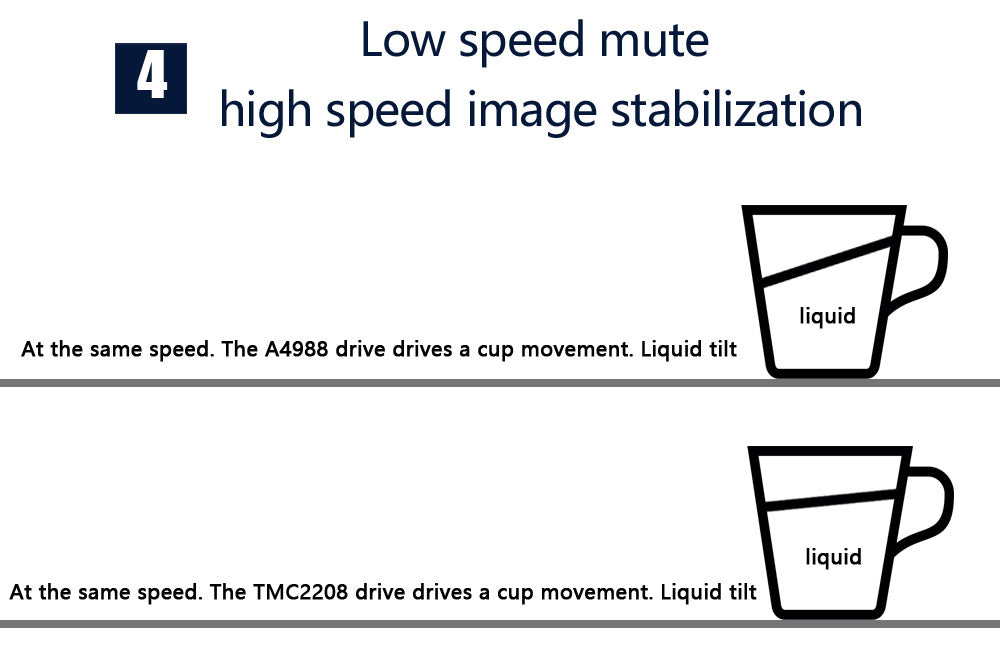

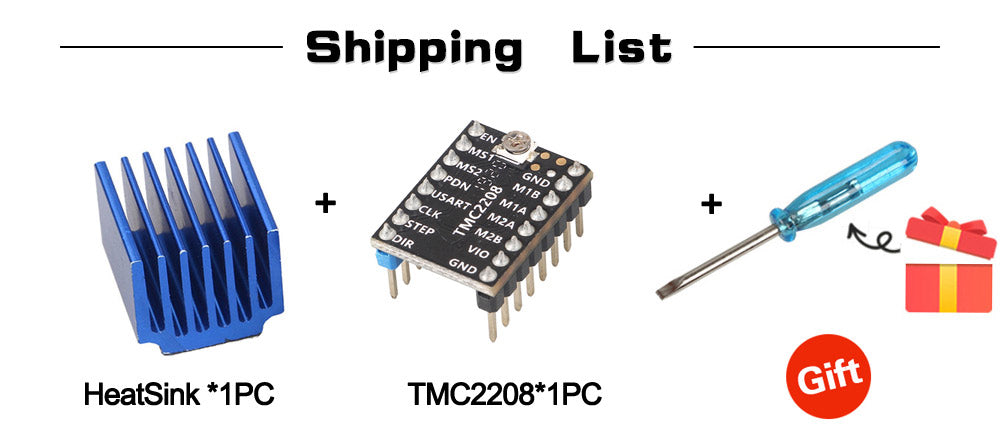

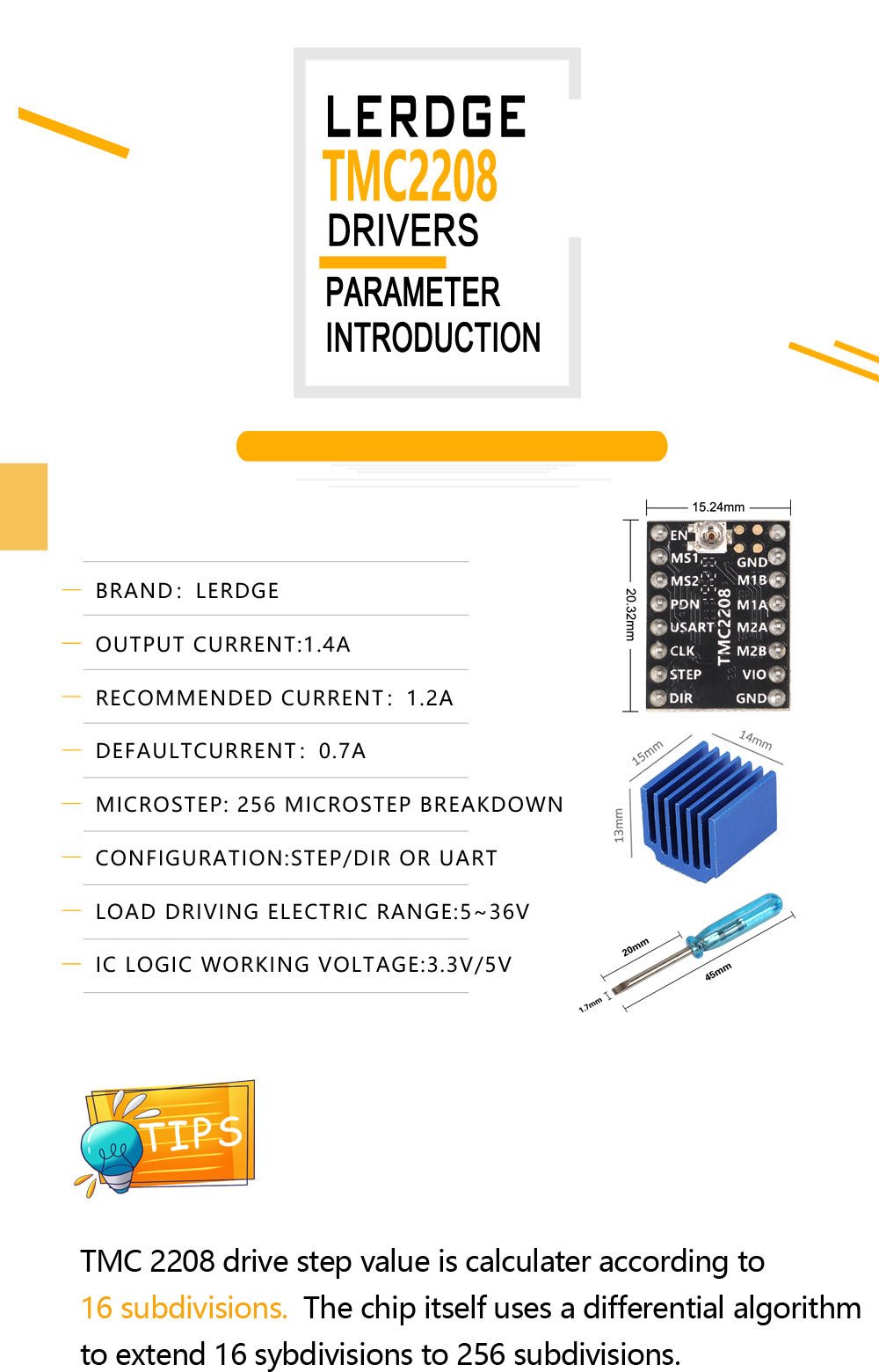

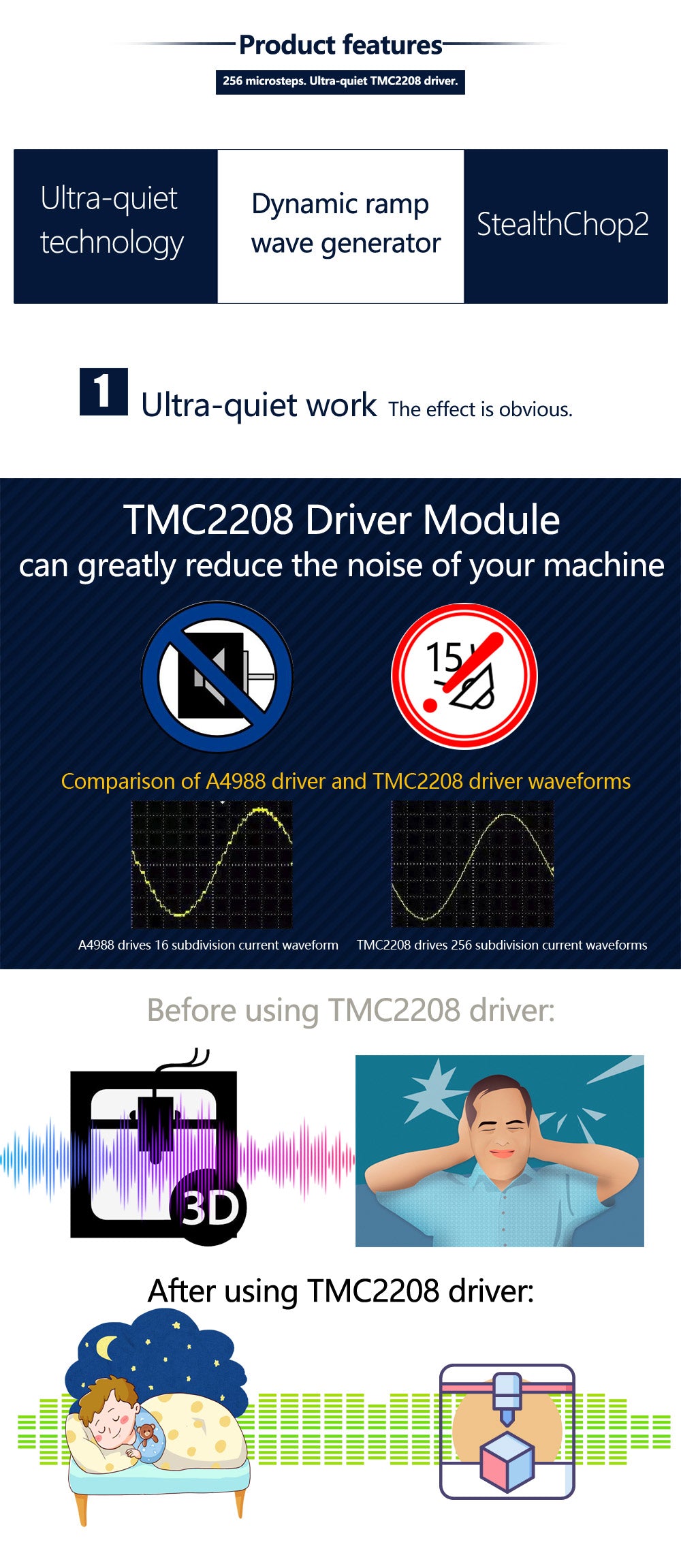

Driver LERDGE TMC2208

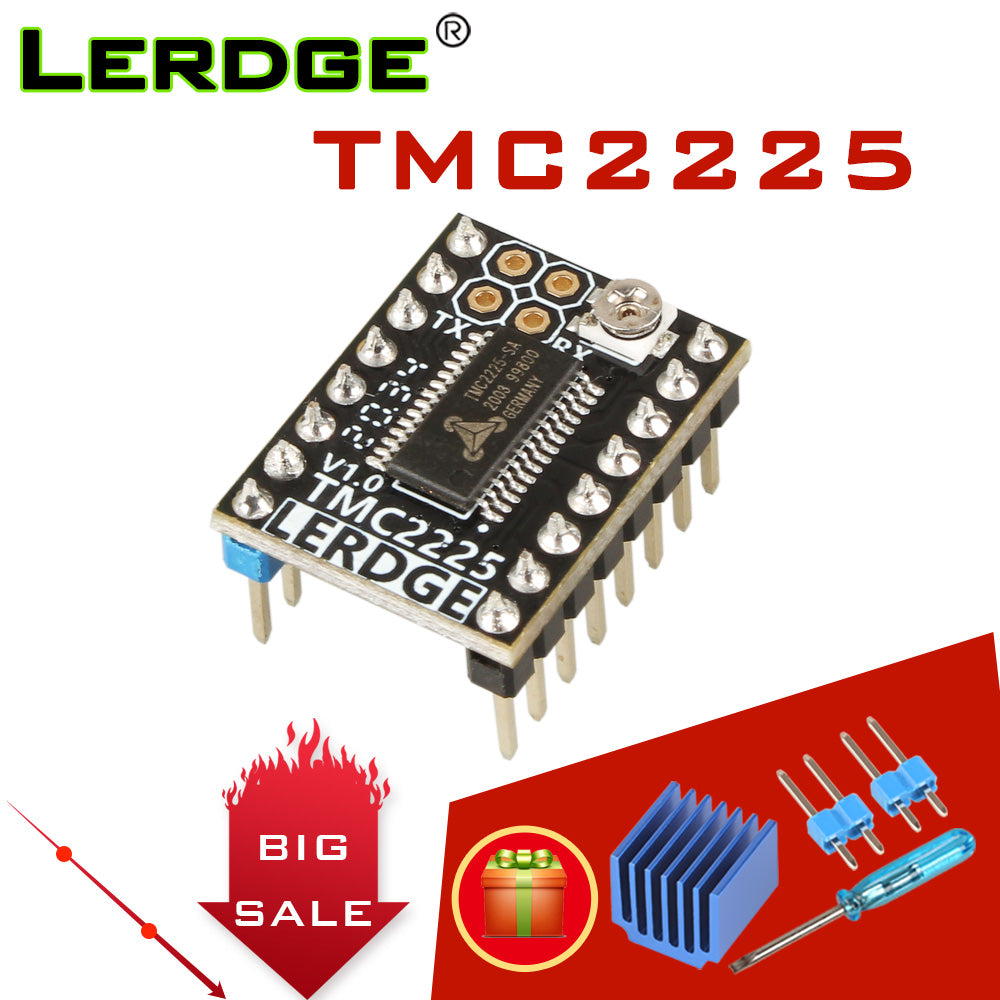

TMC2225 è il prodotto di nuova generazione di TMC2208. La principale differenza rispetto a TMC2208 è che il pacchetto adotta HTSSOP come DFN, che ha le stesse funzioni, migliori prestazioni di dissipazione del calore e prestazioni a costi più elevati.

NOVITÀ ： Versione aggiornamento TMC2208: TMC2225

NOTA: Questo modulo è utilizzato solo per le stampanti 3D. Se viene utilizzato in altri campi, determinare se può essere utilizzato ， Non forniamo alcun supporto tecnico, grazie per la vostra comprensione.

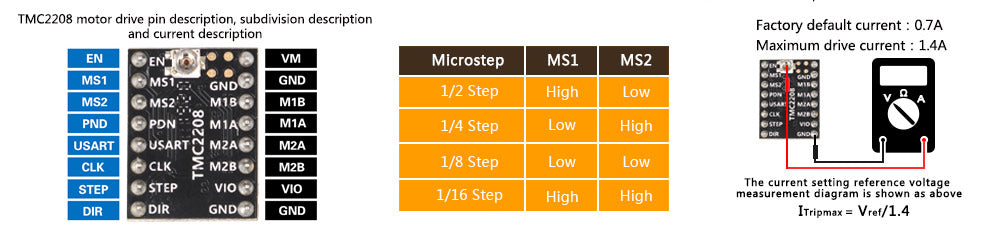

Guidare l'algoritmo e la regolazione correnti ：

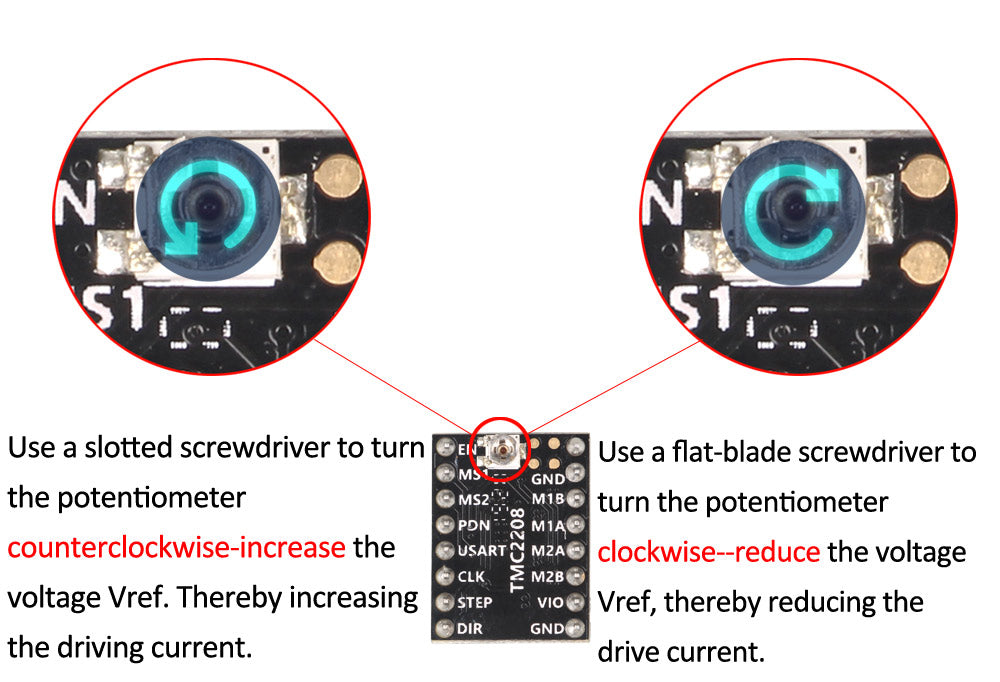

1. Verf misura la tensione di Gnd e del potenziometro centrale.
2. NON collegare i motori durante la misurazione della tensione, altrimenti è facile bruciare l'azionamento.
3. Collegare l'alimentazione anche durante la misurazione della tensione, non collegare solo l'alimentazione USB.

Si prega di prestare particolare attenzione alla direzione, non inserire in modo errato !!!

Come si usa

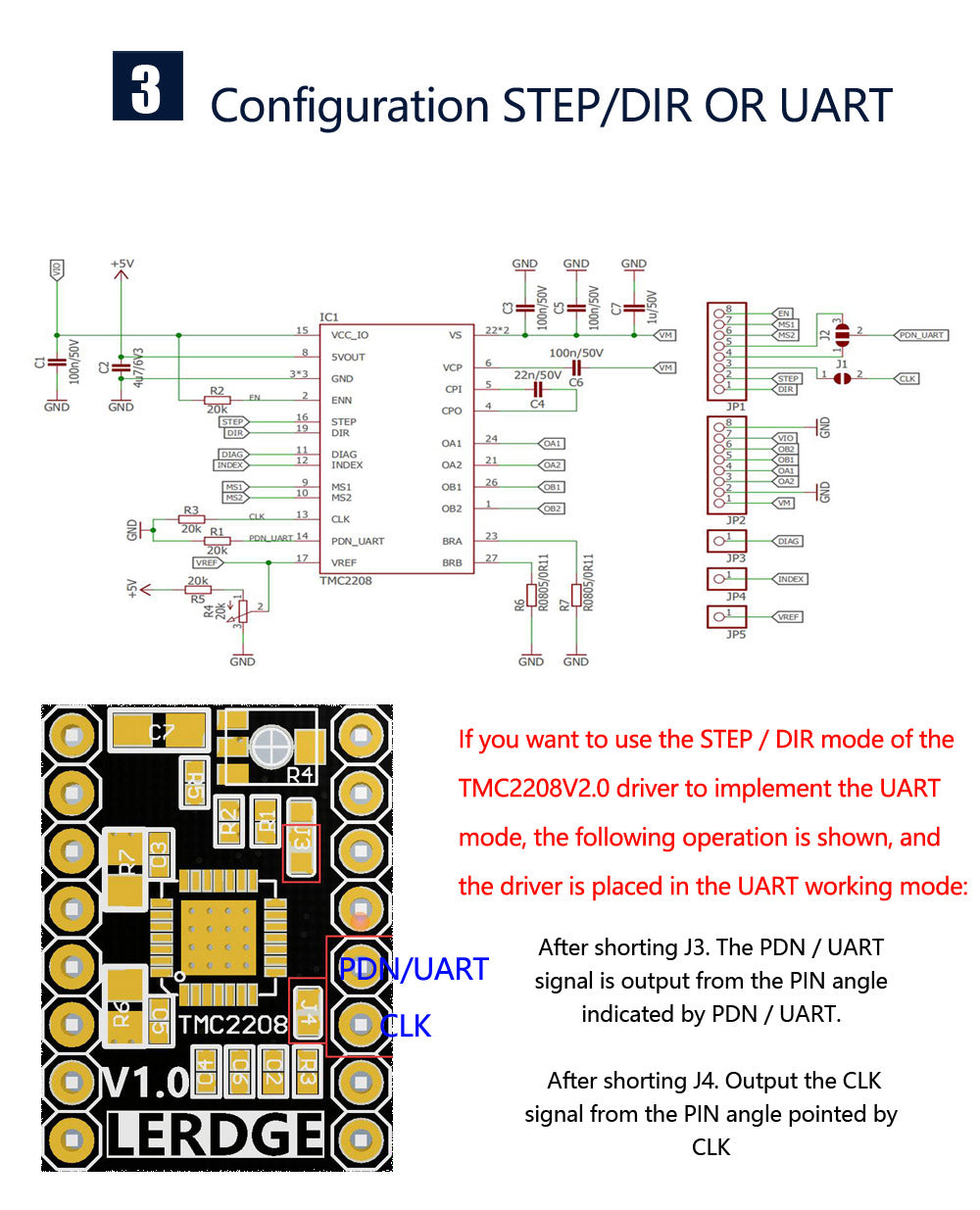

1. Se utilizzato nella scheda di controllo della stampante, tenere i tre ponticelli sotto la presa.

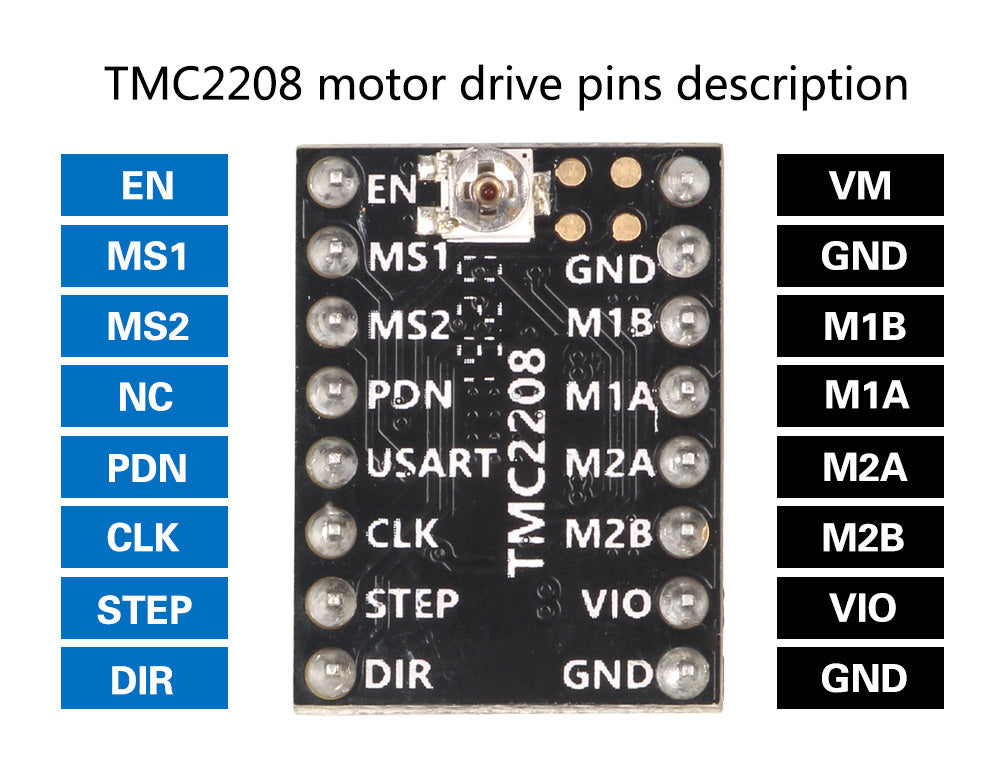

2. Prestare attenzione alla direzione, fare riferimento all'immagine sottostante.

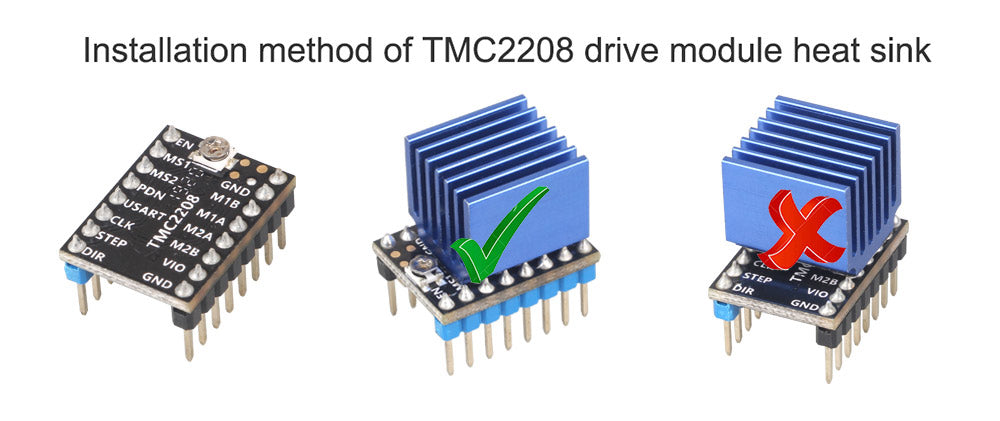

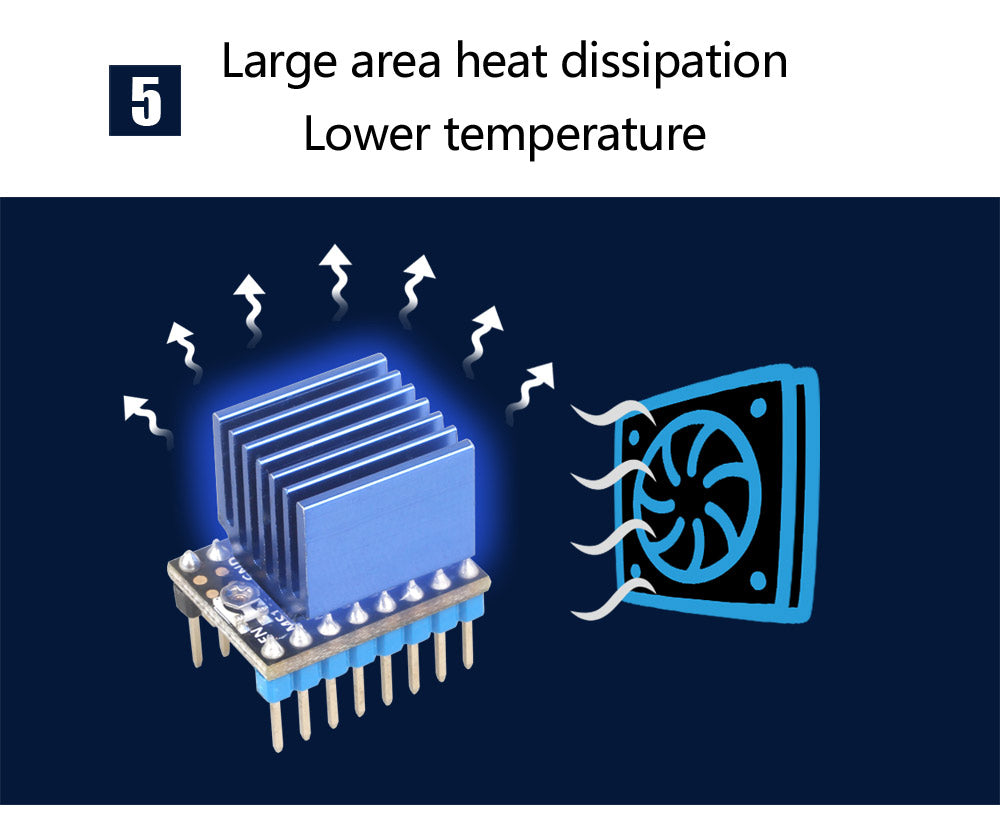

3. Il dissipatore di calore collegato direttamente al PCB, ma prestare attenzione alla direzione del dissipatore di calore, altrimenti il ​​dissipatore di calore e il pin si uniranno e causeranno un cortocircuito, fare riferimento all'immagine sottostante.

4. La direzione del motore è opposta a quella di A4988 e DRV8825, regolare il firmware o regolare il cablaggio del motore se si desidera modificare A4988. E se si utilizza la scheda madre Lerdge, impostare la direzione direttamente nella pagina delle impostazioni della direzione del motore.

5. Per ulteriori informazioni sul TMC2208, controllare

https://github.com/watterott/SilentStepStick
